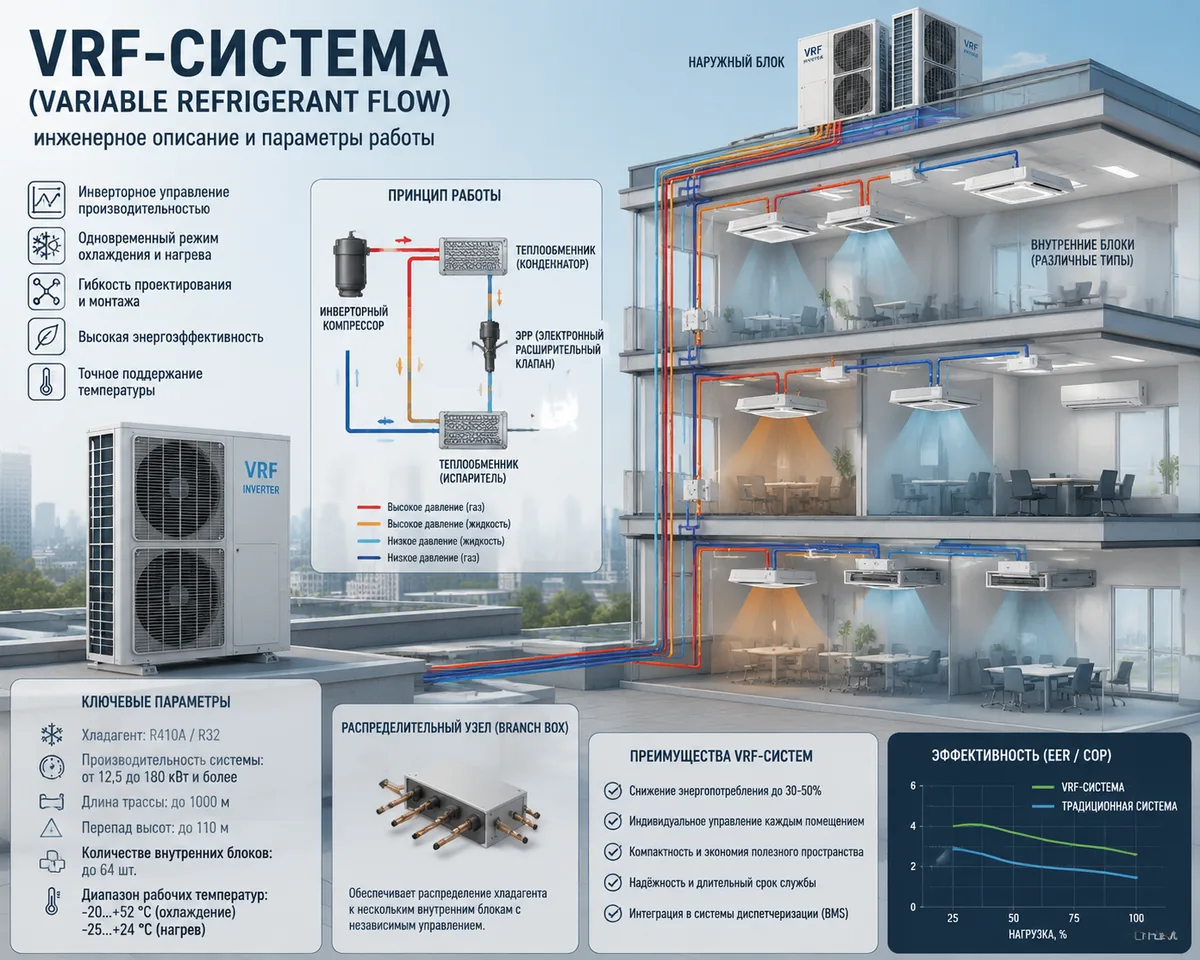

VRF-система (Variable Refrigerant Flow): инженерное описание и параметры работы

VRF (Variable Refrigerant Flow) — мультизональная холодильная система с инверторным регулированием компрессора и электронным управлением расходом хладагента через EEV на каждом внутреннем блоке. Система работает напрямую на хладагенте без промежуточного теплоносителя.

📑 Содержание

• 1. Определение
• 2. Рабочие диапазоны системы
  • 2.1. Мощность
  • 2.2. Внутренние блоки
  • 2.3. Трассы и перепады высот
• 3. Диапазон модуляции мощности
• 4. Холодильный контур
  • 4.1. Хладагенты и давления
  • 4.2. Элементы контура
• 5. Электрические параметры
• 6. Температурные режимы
• 7. Архитектура VRF
• 8. Внутренние блоки
• 9. Энергетическая эффективность
• 10. Особенности расчёта и проектирования
• 11. Ограничения технологии
• 12. Сравнение с чиллерной системой
• Резюме

📌 1. Определение

VRF (Variable Refrigerant Flow) — мультизональная холодильная система с инверторным регулированием компрессора и электронным управлением расходом хладагента через EEV (Electronic Expansion Valve) на каждом внутренном блоке. Система работает напрямую на хладагенте без промежуточного теплоносителя.

📊 2. Рабочие диапазоны системы

2.1. Мощность

• Наружные блоки: 8–90 кВт (один модуль)
• Каскадные системы: до 450 кВт

2.2. Внутренние блоки

• Количество: до 64–128 шт. на систему
• Типовая мощность блока: 1,5–28 кВт

2.3. Трассы и перепады высот

• Максимальная эквивалентная длина: до 300 м
• Суммарная длина: до 1000 м
• Отвод на один внутренний блок: до 40–90 м (зависит от производителя)
• Перепад наружный → внутренний: до 50–90 м
• Перепад внутренний → внутренний: до 15–30 м

⚡ 3. Диапазон модуляции мощности

• Инверторное управление компрессором + EEV
• Стандартный диапазон: 10–100% нагрузки
• Премиальные системы: 5–100%
• Частотный диапазон компрессора: 20–120 Гц

❄️ 4. Холодильный контур

4.1. Хладагенты и давления

• R410A (старые системы) — давление до 4,2–4,5 МПа
• R32 (современные системы) — давление до 4,6–5,0 МПа

4.2. Элементы контура

• Инверторный компрессор (scroll / twin rotary)
• Маслоотделитель
• Ресивер / аккумулятор
• Распределительные блоки (BC controller)
• Электронные ТРВ (EEV)

🔌 5. Электрические параметры

🌡️ 6. Температурные режимы

🏛️ 7. Архитектура VRF

• 2-трубная система (Heat Pump): один режим — охлаждение или нагрев.
• 3-трубная система (Heat Recovery): одновременное охлаждение и нагрев разных зон с перераспределением тепла.

🏠 8. Внутренние блоки

📈 9. Энергетическая эффективность

• COP охлаждение: 3,5–4,5
• COP нагрев: 3,2–5,0

Причины высокой эффективности: инверторная модуляция компрессора, работа на частичной нагрузке, снижение числа циклов «пуск/стоп».

📐 10. Особенности расчёта и проектирования

Критические параметры:

• Баланс хладагента в системе
• Эквивалентная длина трасс
• Допустимые перепады высот
• Суммарная подключённая мощность внутренних блоков
• Коэффициент одновременности нагрузки (diversity factor)

Типовая проектная загрузка: до 130% от мощности наружного блока.

⚠️ 11. Ограничения технологии

• Высокая чувствительность к ошибкам монтажа
• Строгие требования к вакуумированию
• Критичность точности заправки хладагента (±0,1 кг и меньше)
• Падение эффективности при длительной 100% нагрузке
• Высокая стоимость сервисного обслуживания

⚖️ 12. Сравнение с чиллерной системой

📌 Резюме: что нужно запомнить

• VRF — мультизональная система с прямым испарением, работающая напрямую на хладагенте.
• Диапазон модуляции: 5–100% (премиум) / 10–100% (стандарт).
• Мощность: до 90 кВт в одном модуле, до 450 кВт в каскаде.
• Количество блоков: до 128 шт.
• Длина трасс: до 300 м эквивалентной длины, до 1000 м суммарной.
• Перепады высот: до 90 м (наружный — внутренний).
• Эффективность: COP до 5,0.
• Ограничения: чувствительность к монтажу, точность заправки, стоимость сервиса.
