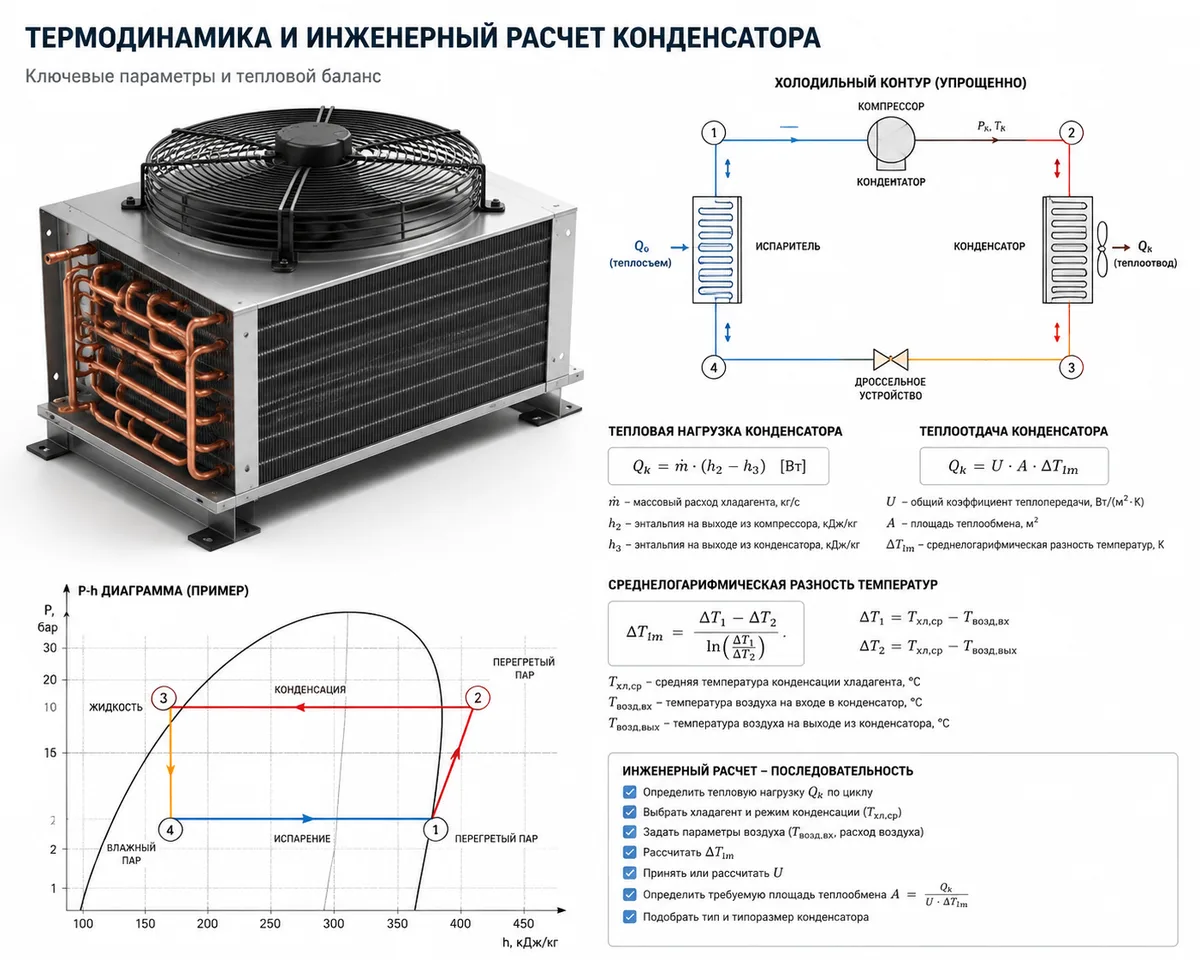

Термодинамика и инженерный расчет конденсатора: от теории к подбору оборудования
Конденсатор — ключевой теплообменный аппарат, определяющий эффективность всей холодильной системы. В статье: термодинамика фазового перехода, расчет тепловой нагрузки и площади теплообмена, влияние температурного напора, выбор типа конденсатора (воздушный, водяной, испарительный) и коэффициенты для практического подбора.
📑 Содержание
- 1. Термодинамика конденсации: физика фазового перехода
- 2. Зоны теплообмена в конденсаторе
- 3. Инженерный расчет тепловой нагрузки
- 4. Коэффициенты теплопередачи конденсаторов
- 5. Температурный напор и его влияние
- 6. Типы конденсаторов и критерии выбора
- 7. Поправочные коэффициенты и запас мощности
- Резюме
📌 1. Термодинамика конденсации: физика фазового перехода
Конденсатор — теплообменный аппарат, в котором происходит фазовый переход хладагента из перегретого пара в жидкую фазу. Это ключевой процесс холодильного цикла, обеспечивающий отвод тепла, отобранного в испарителе и выделенного при сжатии компрессора.
Тепловой поток в конденсаторе описывается уравнением теплового баланса:
Qк = m × (i4 - i5)
где:
Qк — тепловая нагрузка на конденсатор, кВт;
m — массовый расход хладагента, кг/с;
i4 — энтальпия пара на входе в конденсатор, кДж/кг;
i5 — энтальпия жидкости на выходе из конденсатора, кДж/кг.
Подробнее прочитать про энтальпию можно тут.
Важно: Для винтовых компрессоров тепловая нагрузка на конденсатор равна установленной холодопроизводительности компрессора, так как теплота, эквивалентная индикаторной мощности, отводится в охладителе масла
🔬 2. Зоны теплообмена в конденсаторе
Поверхность аппарата условно делится на три функциональные зоны по агрегатному состоянию хладагента :
- Зона охлаждения (десуперхитинг): перегретый пар охлаждается до температуры насыщения. Тепловая нагрузка в этой зоне определяется разностью энтальпий перегретого пара на входе и насыщенного пара при температуре конденсации .
- Зона конденсации: фазовый переход пар → жидкость при постоянной температуре. Отводится 70–80% всего тепла. Нагрузка в зоне конденсации:
Qк = Gа × (i''охл-к - i'охл-к). - Зона переохлаждения: жидкий насыщенный хладагент охлаждается на 3–6 K для предотвращения вскипания перед дроссельным устройством.
При проектировании часто рекомендуют пренебречь расчетом зон охлаждения и переохлаждения и проектировать конденсатор с запасом площади 10–20% от расчетной . Однако это не дает информации о фактическом размере зон и влиянии гидравлического сопротивления на эффективность.
📐 3. Инженерный расчет тепловой нагрузки
Задача теплового расчета конденсатора — определение площади теплопередающей поверхности и расхода охлаждающей среды .
3.1. Тепловая нагрузка на конденсатор
Определение суммарной тепловой нагрузки на конденсатор определяется как:
Qк = Q0 + Nкомп
где:
Q0 — холодопроизводительность установки, кВт;
Nкомп — мощность, потребляемая компрессором, кВт.
С повышением температурного напора на 20 К нагрузка на конденсатор увеличивается на 16,5% .
Коэффициент Ψ — доля энергии двигателя, переходящая в теплоту хладагента:
| Тип компрессора | Ψ | Особенности |
|---|---|---|
| Герметичный | 1,0 (100%) | Обмотки охлаждаются паром |
| Бессальниковый | 0,85–0,95 | Часть мощности рассеивается |
| Сальниковый | 0,6 | Значительная часть — в машинном зале |
3.2. Площадь теплообмена
Площадь теплообмена (м²) определяется из основного уравнения теплопередачи::
F = Qк / (k × θm)
где:
θm — средний логарифмический температурный напор между хладагентом и охлаждающей средой, °С.;
k — коэффициент теплопередачи, Вт/(м²·К).
3.3. Средний логарифмический температурный напор
Средний логарифмический температурный напор (°С) вычисляется по формуле :
θm = (tw2 - tw1) / (2,31 × lg((tк - tw1) / (tк - tw2)))
где:
tw1 — температура охлаждающей воды на входе в конденсатор, °С;
tw2 — температура воды на выходе из конденсатора, °С;
tк — температура конденсации, °С.
Для фреоновых конденсаторов нагрев воды в конденсаторе 4–5°С.
3.4. Расход охлаждающей среды
Объемный расход охлаждающей воды (м³/с) определяется из уравнения теплового баланса :
Vw = Qк / (cw × ρw × (tw2 - tw1))
где:
cw = 4,1868 кДж/(кг·К) — удельная теплоемкость воды;
ρw = 1000 кг/м³ — плотность воды.
Для воздушных конденсаторов расход воздуха определяется по аналогичной формуле с использованием теплоемкости и плотности воздуха.
📊 4. Коэффициенты теплопередачи конденсаторов
Значения коэффициентов теплопередачи k для различных типов конденсаторов:
| Тип конденсатора | k, Вт/(м²·К) | qF, Вт/м² |
|---|---|---|
| Горизонтальные кожухотрубные: | ||
| аммиачные | 700–1050 | 4650–5250 |
| фреоновые | 350–530 | 2300–3500 |
| Вертикальные кожухотрубные | 700–930 | 4100–4650 |
| Оросительные | 700–930 | 4100–4650 |
| Испарительные | 470–580 | 2100–2300 |
| С воздушным охлаждением: | ||
| с принудительным движением воздуха | 25–50 | 290–460 |
| для бытовых холодильников | 9–12 | 90–120 |
Важное уточнение: Коэффициент теплопередачи для воздушных конденсаторов снижается при увеличении температурного напора. При увеличении DT на 20 К коэффициент теплопередачи может снижаться до 69,6% .
🌡️ 5. Температурный напор и его влияние
Температурный напор (DT) — это разница между температурой конденсации хладагента и температурой воздуха на входе в аппарат. Это ключевой параметр, определяющий эффективность и экономичность работы.
5.1. Оптимальный диапазон DT
- 12–15 K — оптимальный диапазон, обеспечивающий умеренные эксплуатационные расходы без переплат за громоздкие конструкции.
- 18–20 K — позволяет выбрать компактную и бюджетную модель, но заставляет компрессор работать на повышенном давлении.
- Менее 12 K — снижает затраты энергии, но требует существенного увеличения площади (и стоимости) теплообменника.
Влияние увеличения DT на 20 К:
- Удельная массовая холодопроизводительность снижается на 14,7%
- Масса циркулирующего хладагента увеличивается на 16,7%
- Индикаторная мощность компрессора увеличивается на 69,5%
5.2. Расчетная температура наружного воздуха
Проектирование в России ведётся по СП 131.13330.2018 (параметры «Б», обеспеченность 0,98). Дополнительные поправки:
- Солнечная сторона: +3…5°C
- Плоская кровля: +8…10°C
- Ниша / глухие стены: риск рециркуляции горячего воздуха
🏭 6. Типы конденсаторов и критерии выбора
Воздушного охлаждения
Медные трубки + алюминиевое оребрение + осевые вентиляторы. Исполнения: горизонтальные, вертикальные, V-образные. Для старых холодильных агрегатов холодопроизводительностью 250–1250 Вт объем конденсатора расчитывался 10–19% объема агрегата, масса — 12–16% массы агрегата .
Водоохлаждаемые
Кожухотрубные (горизонтальные и вертикальные) или пластинчатые. Компактны, стабильны, требуют водоподготовки. Для фреоновых систем применяются горизонтальные кожухотрубные конденсаторы .
Испарительные и градирни
Эффективны в жарком сухом климате. Требуют контроля качества воды из-за испарения.
📊 7. Поправочные коэффициенты и запас мощности
Запас на загрязнение
Рекомендуемый запас мощности: 30–40% от расчетной нагрузки. При увеличении температурного напора на 20 К нагрузка на конденсатор возрастает на 16,5%, что необходимо учитывать при подборе .
Шаг оребрения
- 2,1–2,5 мм — для чистых зон
- 3,0–4,0 мм — для запылённых условий
- Эпоксидное покрытие — для агрессивных сред
Высота и тип хладагента
- Высота 1000 м: теплоотдача падает на 5–7%
- Пересчёт под другие фреоны: по коэффициентам производителя
📌 Резюме
- Тепловая нагрузка на конденсатор складывается из холодопроизводительности установки и работы компрессора.
- Площадь теплообмена определяется через коэффициент теплопередачи и средний логарифмический напор.
- Температурный напор — основной параметр выбора: его увеличение на 20 К повышает нагрузку на конденсатор на 16,5% и снижает удельную холодопроизводительность на 14,7% .
- Тип конденсатора выбирается под конкретные условия (воздух, вода, испарение).
- Запас на загрязнение — 30–40% обязательны.
