Засоры капиллярных трубок в бытовых холодильниках: диагностика, устранение, промывка

Полное руководство по диагностике и устранению засоров капиллярных трубок в бытовых холодильниках. Классификация причин, методы удаления (азот, гидравлический пресс, замена), промывка контура старым компрессором. Таблицы признаков и промывочных жидкостей.

📑 Содержание

• 1. Введение. Эволюция проблемы
• 2. Классификация причин засоров
  • 2.1. Геометрические дефекты трубки
  • 2.2. Физико-химические процессы
  • 2.3. Технологические нарушения
• 3. Классификация засоров по составу
• 4. Диагностика засора КТ
  • 4.1. Отличие засора от других неисправностей
  • 4.2. Частичный засор
  • 4.3. Локализация места засора
• 5. Методы устранения засоров
  • 5.1. Продувка осушенным азотом
  • 5.2. Гидравлический пресс
  • 5.3. Замена капиллярной трубки
• 6. Промывка холодильного контура
  • 6.1. Назначение промывки
  • 6.2. Метод промывки с использованием старого компрессора
  • 6.3. Почему этот метод работает
  • 6.4. Ограничения и предостережения
• 7. Промывочные жидкости
  • 7.1. Специализированные промывочные жидкости
  • 7.2. О маркировке «141b»
  • 7.3. Запрещённые и опасные методы
• 8. Окончательная сборка и проверка
• 9. Чек-лист приёмки после ремонта
• 10. Профилактика
• 11. Заключение
• Приложение. Список промывочных жидкостей

📌 1. Введение. Эволюция проблемы

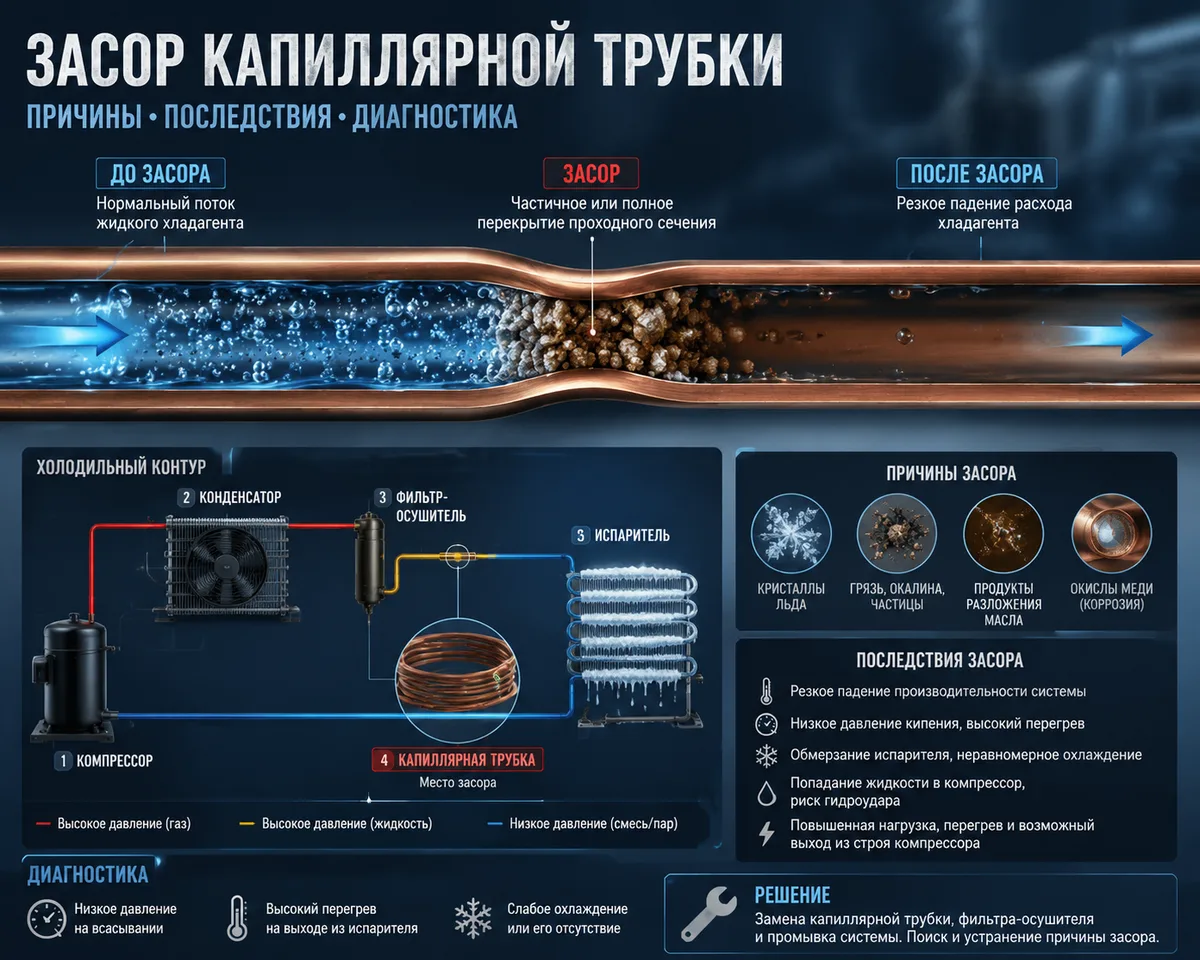

Засор капиллярной трубки (КТ) — одна из наиболее частых причин выхода из строя бытовых холодильников, работающих на хладагенте R-134a. В отличие от механических засоров в старых системах на R-12, где пробка представляла собой сухой конгломерат металлической стружки или окалины, современные засоры имеют сложную физико-химическую природу, которая делает их практически неудаляемыми традиционными методами.

Физика проблемы: В системах с синтетическим полиэфирным маслом (POE) пробка представляет собой не сыпучую массу, а тиксотропный гель — вязкую пасту, состоящую из:

• микрокристаллов оксидов и солей меди (Cu₂O, формиаты, ацетаты) — продуктов гидролиза POE и коррозии медных стенок КТ;
• высокомолекулярных сложноэфирных олигомеров — продуктов термоокислительной полимеризации масла;
• остаточной влаги, связанной полярными молекулами масла.

Ключевая особенность: Под действием статического давления (продувка азотом до 150 атм и выше) такая пробка не выдувается, а наоборот — уплотняется, проявляя эффект дилатансии: при увеличении градиента давления её вязкость возрастает, а микрочастицы расклиниваются в сужении трубки, создавая эффект «схватывания». Кроме того, полярные молекулы POE образуют прочные адгезионные связи с активированной поверхностью меди, фактически приклеивая пробку к стенкам по всей длине участка засора.

Диагностический маркер: При попытке продувки засора азотом давление на манометре остается стабильно высоким без признаков падения — это отличает «химический» засор от механического, где пробка может сдвинуться при достижении критического давления.

Причина молчания производителей: Официально природа данного явления не озвучивается, поскольку признание химической несовместимости меди и POE при температурах нагнетания выше 110°C означало бы признание системной конструкторской ошибки. Производители предпочитают декларировать «нарушение вакуумирования при сервисе» как единственную причину, перекладывая ответственность на сервисные службы.

Единственное радикальное решение: В отличие от механических засоров, где эффективна продувка азотом или гидропрессом, «химические» пробки удаляются только заменой капиллярной трубки с обязательной промывкой всей системы специализированными фреоновыми растворителями (SP-141, SPEKTROGEN-141M, Solstice EZ-Flush) с использованием компрессора-донора для принудительной циркуляции промывочной жидкости.

🔍 2. Классификация причин засоров

Причины образования засора КТ разделяются на три группы.

2.1. Геометрические дефекты трубки

• Сужение просвета (заусенец, складка, деформация при отрезке). В этом месте задерживаются механические взвеси, пропитываются масляными компонентами и уплотняются. При расположении дефекта в зоне впрыска в испаритель возможно смерзание частиц. Такой засор не продавливается по ходу движения — давление только уплотняет пробку.
• Расширение просвета (местный «карман»). В зоне расширения оседают крупные частицы, их выступающие кромки работают как фильтр, улавливая другие включения. Удаление затруднено в обоих направлениях.

2.2. Физико-химические процессы в системе

• Парафинизация масла (особенно характерна для систем с R-134a и минеральными маслами)
• Разложение хладагента или масла под воздействием высоких температур (перегрев нагнетания выше +125°С)
• Коррозия внутренних поверхностей деталей
• Деструкция полимерных материалов (пластиковые детали компрессора, изоляция обмоток)

2.3. Технологические нарушения

• Попадание влаги (недосушка системы при сборке или ремонте)
• Загрязнение при пайке (окалина, флюс, металлическая стружка)
• Разрушение гранул цеолита в фильтре-осушителе

📊 3. Классификация засоров по составу и консистенции

🛠️ 4. Диагностика засора КТ

4.1. Отличие засора от других неисправностей

Ключевое отличие: При засоре компрессор работает с перегрузкой — газ не уходит в испаритель, давление нагнетания растёт. Это принципиальный момент для правильной диагностики.

4.2. Частичный засор

Предвестник полного засора. Диагностируется по косвенным признакам:

• Снижение холодопроизводительности при неизменном или слегка повышенном потребляемом токе
• Повышенный перегрев всаса
• Пониженное давление всасывания при несколько повышенном нагнетании

Для точной диагностики необходим ротаметр (расходомер газа на выходе КТ). В полевых условиях — манометр высокой чувствительности и термопара для замера перегрева.

4.3. Локализация места засора

• Фильтр-осушитель холодный, с инеем — засор в фильтре (самый частый случай)
• Фильтр тёплый, капиллярка после него холодная — засор внутри КТ
• Локальное потепление на участке КТ (термопара или тепловизор) — механическое сужение
• Периодическое восстановление работы после прогрева — ледяная пробка (влага в системе)

🔧 5. Методы устранения засоров

5.1. Продувка осушенным азотом

Базовый метод. Эффективен только при механических засорах (окалина, стружка, хлопья) и при неплотных масляных пробках.

Порядок действий:

1. Отпаять капиллярную трубку со стороны испарителя
2. Подключить баллон с осушенным азотом (точка росы не выше –40°C) к концу КТ со стороны фильтра
3. Подать давление плавно, без рывков. Рабочее давление — не более 10 бар
4. Продувку выполнять против хода движения хладагента (от испарителя к конденсатору)
5. При частичном выходе пробки — повторить цикл 2–3 раза с интервалом 5–10 минут

Ограничения:

• Бесполезен при пластичных (парафиновых) и гелеобразных пробках
• Давление выше 10 бар опасно для алюминиевого испарителя (паспортная прочность 8–15 бар)

5.2. Гидравлический пресс

Применяется, когда азот не помогает: плотные пластичные пробки, парафинизация, многолетние отложения.

Принцип: Масло под высоким давлением продавливается через КТ, выталкивая пробку.

Порядок действий:

1. КТ отсоединяется от испарителя и фильтра
2. Один конец закрепляется в прессе
3. Рабочая жидкость — масло, совместимое с системой: для R-12/R-22 — минеральное; для R-134a/R-404A — только POE
4. Давление наращивается плавно
5. После прорыва — продувка азотом

Важно: Минеральное масло в системе R-134a недопустимо. Если засор не продавливается при 400 бар — только замена КТ.

5.3. Замена капиллярной трубки

Рекомендуется в случаях:

• Засор не удаётся продавить гидравлическим прессом
• КТ имеет механические дефекты
• Система сильно загрязнена
• Засор произошёл повторно в течение 3–6 месяцев

Особенности: Параметры новой КТ — строго по технологической карте производителя. После замены — обязательная замена фильтра-осушителя, вакуумирование и заправка штатной дозой.

🧹 6. Промывка холодильного контура

6.1. Назначение промывки

Промывка необходима:

• Наиболее эффективным методом устранения засоров капиллярной трубки является промывка системы специализированной промывочной жидкостью с использованием компрессора-донора для принудительной циркуляции.
• После сгорания компрессора (удаление продуктов разложения масла и кислот)
• При переходе на другой тип масла или хладагента
• При сильном загрязнении системы

Важно: Если компрессор вышел из строя по причине износа, а не сгорания — систему промывать необязательно. Достаточно заменить фильтр-осушитель и продуть азотом.

6.2. Метод промывки с использованием старого компрессора

Один из наиболее эффективных методов. Позволяет за 15–20 минут качественно промыть весь контур, включая испаритель и КТ.

Инструменты и материалы:

• Старый рабочий компрессор (донор)
• Промывочная жидкость (SP141, SPEKTROGEN-141M, Solstice EZ-Flush)
• Сервисный порт для заправки
• Паяльная горелка, припой, флюс

Порядок действий:

1. Демонтаж: Отпаять штатный компрессор. На его место впаять донор (аналогичной или большей производительности)
2. Заливка: Через сервисный порт залить 50–100 мл промывочной жидкости
3. Циркуляция: Запустить донор на 15–20 минут. Жидкость проходит по всей системе, растворяя отложения
4. Удаление остатков: Отпаять линию всаса от донора. Дать компрессору поработать 2–3 минуты — он выдувает остатки жидкости и грязи
5. Финальная продувка: Продуть систему осушенным азотом (не выше 10 бар)
6. Сборка: Отпаять донор. Установить новый штатный компрессор и новый фильтр-осушитель

6.3. Почему этот метод работает

• Принудительная циркуляция — а не статичная пропитка
• Динамическое воздействие — поток механически смывает отложения
• Скорость — 15–20 минут против часов/суток «пропитки»
• Полный охват — промывается даже испаритель

6.4. Ограничения и предостережения

• Только совместимые с маслом промывочные жидкости
• Не использовать сжатый воздух
• После промывки — обязательно замена фильтра-осушителя и вакуумирование
• Если масло в старом компрессоре чёрное — промывка обязательна

🧪 7. Промывочные жидкости

7.1. Специализированные промывочные жидкости

7.2. О маркировке «141b» на современных аналогах

На рынке встречаются жидкости с маркировкой «141b» на этикетке, которые по факту являются аналогами (SP141, SPEKTROGEN-141M). Производители используют это обозначение для узнаваемости.

Как отличить оригинальный R-141b от аналога:

• Запах: оригинал имеет характерный сладковатый эфирный запах. Аналоги пахнут ближе к уайт-спириту
• Испаряемость: капля на стекле должна испариться без жирного следа
• Прозрачность: качественный продукт прозрачен, без взвесей и осадка

7.3. Запрещённые и опасные методы (не применять!)

🔩 8. Окончательная сборка и проверка

1. Продувка осушенным азотом — 5–10 минут, давление не выше 10 бар
2. Замена фильтра-осушителя — обязательно
3. Вакуумирование — 30–40 минут
4. Заправка системы — штатной дозой хладагента
5. Включение и контроль — 20–30 минут работы

Если система не вышла на режим — засор не удалён. Необходимо повторять процедуру или менять КТ.

📋 9. Чек-лист приёмки после ремонта

🛡️ 10. Профилактика

• Своевременная очистка конденсатора от пыли
• Контроль влажности при любых вскрытиях системы (время контакта с атмосферой — не более 15 минут)
• Замена фильтра-осушителя при каждом ремонте системы
• Использование только осушенного азота при продувках
• При замене компрессора — обязательная промывка системы специализированным составом

📌 11. Заключение

Засор капиллярной трубки — это не изолированный дефект, а индикатор системных проблем: перегрев масла, влага, механические загрязнения, деградация хладагента. Устранение только симптома без выявления и удаления первопричины приводит к повторению отказа в течение 3–6 месяцев.

Наиболее эффективный метод промывки системы — с использованием старого компрессора, который прогоняет промывочную жидкость по контуру в течение 15–20 минут. Это позволяет удалить загрязнения из всех компонентов системы, включая испаритель и капиллярную трубку.

Важно помнить: при диагностике засора давление конденсации повышено, а не понижено — это ключевой признак, позволяющий отличить засор от нехватки фреона или загрязнённого конденсатора.
