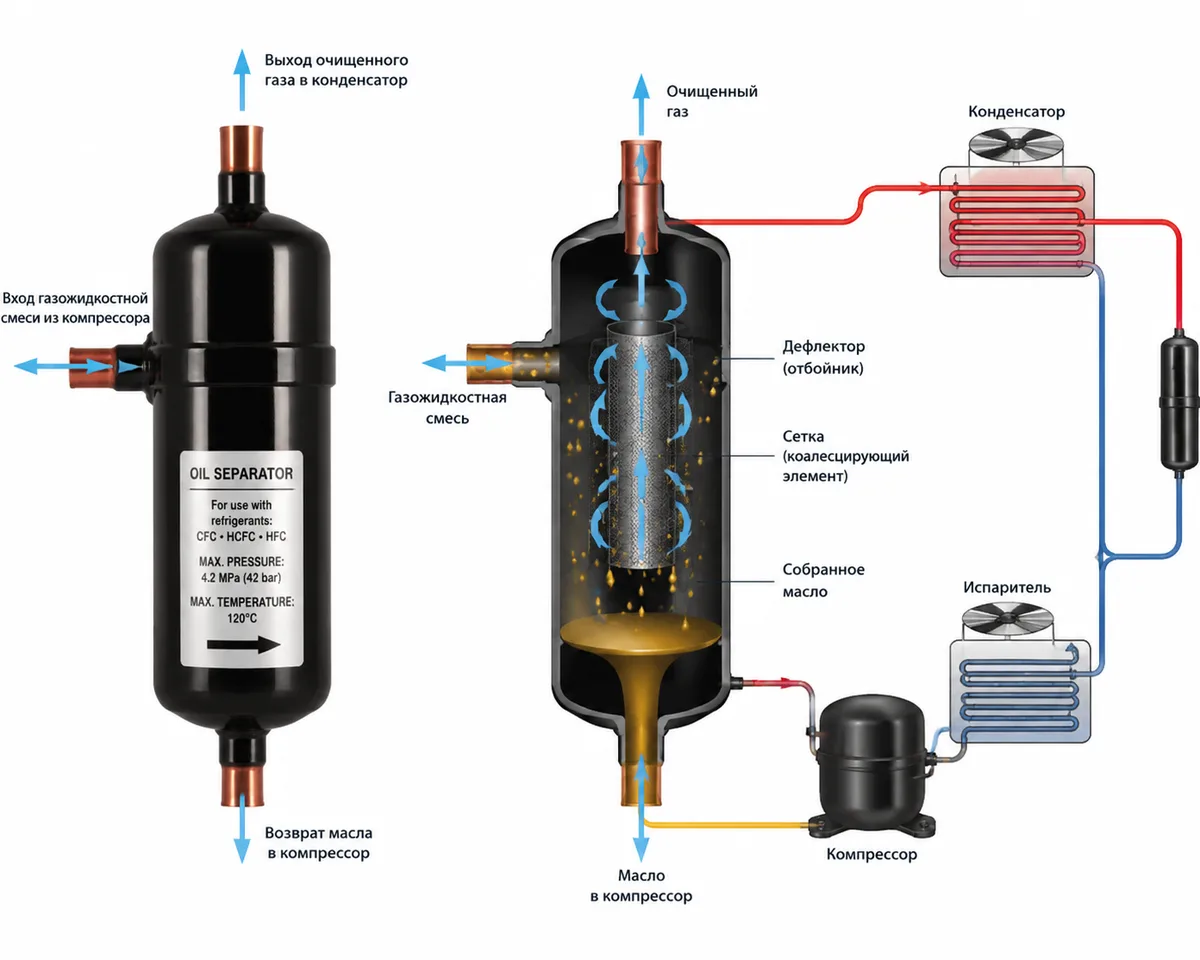

Маслоотделитель для компрессора в холодильной системе: инженерный анализ конструкций и эффективности
Маслоотделитель — ключевой элемент, определяющий надежность компрессора и энергоэффективность системы. В статье: проблема маслоуноса (падение COP до 15%), типы маслоотделителей (циклонные, коалесцирующие, гибридные), критерии выбора, OCR и инженерные методы повышения эффективности.
📑 Содержание
- 1. Проблема маслоуноса в холодильных системах
- 2. Типы маслоотделителей и их конструкции
- 3. Масловозвратные устройства
- 4. Инженерные критерии эффективности
- 5. Перспективные решения и многоступенчатая сепарация
- Заключение
📌 1. Проблема маслоуноса в холодильных системах
Масло является критически важным компонентом для смазки движущихся частей компрессора. Однако в процессе работы часть масла неизбежно увлекается потоком хладагента и мигрирует в другие элементы системы — конденсатор, испаритель и трубопроводы. Эта миграция создает комплекс негативных эффектов:
- Снижение теплообмена: масляная пленка на стенках теплообменников увеличивает термическое сопротивление. Исследования показывают снижение коэффициента теплоотдачи на 16% при содержании масла 4% в системе.
- Повышение гидравлического сопротивления: при 5% содержании масла рост перепада давления в конденсаторе достигает 6%, а в испарителе — до 86%.
- Снижение производительности: системная мощность может падать до 12%, а COP (коэффициент производительности) — до 15% в зависимости от рабочего хладагента и концентрации масла.
Проблема усугубляется в системах с переменной скоростью вращения компрессора (инверторный привод), где изменение массового расхода приводит к нестабильности масловозврата, особенно в холодном климате при низких температурах и повышенной вязкости масла.
Дополнительный системный фактор: взаимная растворимость масла и хладагента. Для гидрофторуглеродов (R-134a, R-404A) с маслами POE/PAG смесь растворима, что при низких температурах приводит к расслоению и резкому падению вязкости, измельчая капли и усложняя сепарацию. Для аммиака (R-717) и углеводородов используют нерастворимые минеральные масла, что требует принципиально иных схем возврата (с подогревом картера или эжекторами).

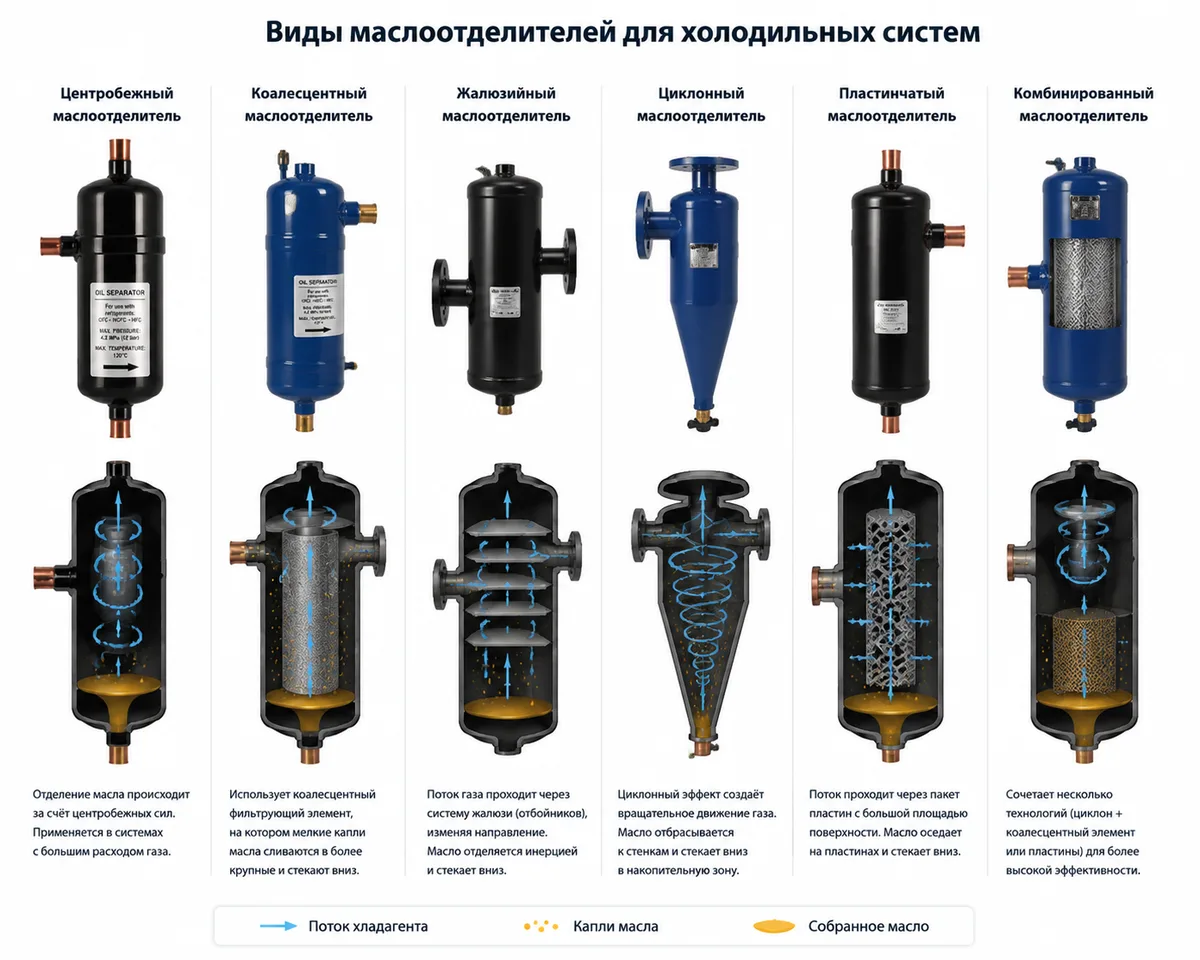

🔧 2. Типы маслоотделителей и их конструкции
2.1. Циклонные (центробежные) маслоотделители
Циклонные сепараторы — наиболее распространенный тип в холодильной технике. Их работа основана на создании вращающегося потока газомасляной смеси, в котором под действием центробежных сил капли масла отбрасываются к стенкам корпуса и стекают в сборную зону.
Ключевые конструктивные параметры:
- Шаг спирали — критический геометрический параметр. При изменении шага спирали эффективность сепарации варьируется в диапазоне 97,5–99%, а перепад давления — от 5 до 6,5 кПа. Оптимальное значение шага спирали для хладагента R-22 при типовом диаметре корпуса составляет 50 мм.
- Длина выходной трубки — влияет на эффективность разделения: от 98,7% до 99,3% при перепаде 5,1–6,4 кПа. Оптимальная длина для данного типоразмера — 152 мм.
Инженерный критерий масштабирования. Для пересчета на другие хладагенты и расходы используют число Стокса (Stk) для капель. Граничный диаметр улавливания (d₅₀) оценивается по формуле:
d₅₀ = √(9 × μ × b / (2 × ρкапли × vвх × N))
где μ — динамическая вязкость газа, b — ширина входного патрубка, ρ — плотность капли, vвх — скорость на входе, N — число витков спирали.
Дополнительный узел. В системах с инверторным приводом на входе в циклон целесообразно устанавливать перфорированную пластину-гаситель пульсаций. Она выравнивает поле скоростей, подавляя турбулентные пульсации, которые на низких оборотах компрессора снижают эффективность сепарации на 3–5%.
2.2. Коалесцирующие маслоотделители (фильтр-сепараторы)
В коалесцирующих сепараторах газомасляная смесь пропускается через физический барьер (войлок, сетка, стекловолокно). Капли масла при соударении с волокнами укрупняются (коалесцируют) и под действием гравитации стекают в нижнюю часть корпуса.
Ключевые ограничения и физика процесса:
При высоких массовых расходах происходит вторичный унос (ре-энтрейнмент): скоростной поток срывает уже скоалесцировавшие крупные капли с волокон, разбивая их обратно в мелкодисперсный аэрозоль. Поэтому критическим параметром является не плотность сетки, а скорость фильтрации (рекомендуемая < 0,1–0,3 м/с для войлочных элементов). Для борьбы с ре-энтрейнментом на выходе фильтра устанавливают дренажные слои из крупнопористого материала.
Материалы фильтрующих элементов:
- Стекловолокно (борасиликатное) — наилучшая коалесценция, улавливает капли до 0,3 мкм, но гидролизуется при контакте с влагой и кислотами. Требует осушения системы.
- Полимерные сетки (PBT, PA) — химически стойки к влаге, но хуже смачиваются маслом, эффективность падает на 10–15%.
- Нержавеющая сталь (тканые сетки) — применяется исключительно для аммиачных систем, так как медь и полимеры в среде R-717 разрушаются. Хуже удерживает мелкие капли (< 5 мкм).
Типичный перепад давления на коалесцере при расходе 20 г/с достигает 20 кПа, что в 3–4 раза выше, чем у циклона.
2.3. Гибридные электростатические маслоотделители
Перспективное направление — гибридные системы, сочетающие механическую сепарацию (для грубых капель) и электростатическое осаждение (для тонкого аэрозоля). Принцип основан на трибоэлектрической зарядке капель при прохождении через диэлектрический канал; под действием внешнего электрического поля заряженные капли отклоняются к осадительным электродам.
Экспериментальные результаты:
- Повышение эффективности сепарации до 7 раз по сравнению с традиционными коалесцирующими сепараторами.
- Снижение перепада давления в 3 раза за счет уменьшения числа слоев сетки.
- Повышение COP системы примерно на 1% (в масштабе крупного супермаркета дает 5–7% годовой экономии электроэнергии).
Эксплуатационные ограничения:
- Чувствительность к влаге. Трибоэлектрическая зарядка резко падает при содержании воды > 50 ppm, так как вода меняет диэлектрическую проницаемость масла.
- Риск пробоя. При наличии металлической стружки (продукты износа компрессора) высокое напряжение (5–15 кВ) может вызвать микро-дуговой пробой, ведущий к деградации POE-масла и образованию кислот.
🔄 3. Масловозвратные устройства (Oil Return)
Эффективность сепарации бесполезна без корректного возврата уловленного масла в компрессор. В инженерной практике используются три основных решения:
- Поплавковый клапан — наиболее надежный для крупных систем. При накоплении уровня масла поплавок открывает игольчатый клапан, и масло самотеком возвращается во всасывающую магистраль через калиброванное отверстие.
- Капиллярная трубка — применяется в малых герметичных компрессорах. Масло непрерывно отводится через тонкую трубку (0,5–1,5 мм). Недостаток — забивание и нерегулируемый расход.
- Эжекторный возврат — используется для нерастворимых масел (аммиак), когда масло легче хладагента и скапливается в верхней части испарителя.
Важно: отсутствие работоспособного возврата сводит на нет эффективность сепарации — масло все равно накапливается в испарителе. В современные системы интегрируют электронный клапан с управлением по перегреву (Tsh), который регулирует долю возвращаемого масла в реальном времени.
📊 4. Инженерные критерии эффективности
4.1. Коэффициент циркуляции масла (OCR)
OCR (Oil Circulation Ratio) — отношение массового расхода масла к общему массовому расходу смеси «хладагент-масло». Типичные значения OCR в системах без эффективной сепарации: 2–7%. Современные требования для энергоэффективных установок: OCR < 0,5%.
4.2. Комплексные критерии проектирования
| Параметр | Циклон | Коалесцер | Электростатический гибрид |
|---|---|---|---|
| Эффективность (>1 мкм) | 97–99% | 99,5–99,9% | 99,9%+ |
| Перепад давления, кПа | 5–6,5 | 15–25 | 5–8 |
| Чувствительность к расходу | Средняя | Высокая (ре-энтрейнмент) | Низкая |
| Чувствительность к влаге/загрязнениям | Низкая | Высокая (забивка) | Очень высокая (пробой) |
| Ресурс работы | 10+ лет | 2–5 лет (замена фильтра) | 5–7 лет (очистка электродов) |
🚀 5. Перспективные решения
5.1. Комбинированные схемы (двухступенчатая сепарация)
Применение двухступенчатой очистки позволяет достичь синергетического эффекта:
- Ступень 1 (грубая): циклон, удаляет 90–95% крупных капель (> 10 мкм) с минимальным сопротивлением.
- Ступень 2 (тонкая): компактный коалесцирующий патрон или электростатический модуль, доочищает аэрозоль до 0,3–1 мкм.
Такая схема продлевает срок службы фильтрующего элемента в 3–4 раза и снижает общий перепад давления на 30% по сравнению с одинарным коалесцером.
5.2. Активные системы управления
В системах с переменной производительностью (VFD-компрессоры) применение электростатических сепараторов с регулируемым высоковольтным полем позволяет адаптировать эффективность к текущему массовому расходу. При снижении оборотов напряжение уменьшается (чтобы избежать пробоя при более плотном газе), а при пиковых нагрузках — увеличивается, сохраняя OCR стабильным во всем диапазоне.
📌 Заключение
Эффективный маслоотделитель является ключевым элементом современной холодильной системы. Инженерное проектирование требует комплексного анализа гидродинамических характеристик, выбора оптимальной конструкции и учета режимов работы системы, а также обязательной проработки узла возврата масла.
- Циклонные сепараторы обеспечивают стабильную эффективность 97–99% при умеренном гидравлическом сопротивлении (5–6 кПа) и остаются основным решением для большинства коммерческих и промышленных систем.
- Коалесцирующие сепараторы эффективны при умеренных расходах и чистом хладагенте, но требуют регулярной замены и защиты от ре-энтрейнмента.
- Гибридные электростатические системы — наиболее перспективное направление, способное обеспечить кратное повышение эффективности при снижении гидравлических потерь. Однако их внедрение сдерживается требованиями к чистоте системы.
Комбинирование циклона для грубой очистки и компактного коалесцера с активным дренажем в настоящее время признано наиболее робастным решением для широкого диапазона нагрузок, особенно в системах с инверторным приводом.
