Соленоидные клапаны в холодильных системах: полное руководство от практика

Соленоидный клапан — электромеханический затвор, управляющий потоком хладагента. Прямого и непрямого действия, NC и NO. Расчёт Kv, MOPD, MinODP. Пошаговый алгоритм подбора, пример расчёта и шпаргалка для мастера.

📑 Содержание

• 1. Что такое соленоидный клапан и зачем он нужен
• 2. Устройство и принцип работы
  • 2.1. Конструкция
  • 2.2. Прямой и непрямой принцип действия
• 3. Исполнения по функции (NC / NO)
• 4. Ключевые технические параметры
  • 4.1. Kv — пропускная способность
  • 4.2. MOPD — максимальный перепад открытия
  • 4.3. MinODP — минимальный перепад для открытия
  • 4.4. Сводные рабочие параметры
• 5. Применение по линиям
• 6. Постоянный и переменный ток
• 7. Скорость срабатывания и гидроудары
• 8. Монтаж — жёсткие правила
• 9. Таблица неисправностей
• 10. Пошаговый алгоритм подбора
• 11. Сквозной пример подбора
• 12. Шпаргалка для мастера
• Резюме

---

📌 1. Что такое соленоидный клапан и зачем он нужен

Соленоидный клапан — это электромеханический затвор, который по электрическому сигналу открывает или перекрывает проходное сечение трубопровода с хладагентом. Простыми словами — это электрический кран со временем срабатывания в доли секунды.

Зачем он в холодильной системе?

Представьте: компрессор остановился, а жидкий хладагент по инерции продолжает поступать в испаритель. Жидкость скапливается в испарителе, и при следующем пуске компрессор засасывает не пар, а несжимаемую жидкость. Итог — гидроудар: гнутые клапанные пластины, сломанный поршень или кривошип, капитальный ремонт за сотни тысяч рублей. Соленоидный клапан перекрывает подачу жидкости за 1–2 секунды до останова компрессора — и проблема снята.

Четыре ключевые функции:

⚙️ 2. Устройство и принцип работы

2.1. Конструкция

Клапан состоит из двух взаимозаменяемых частей — это важно для ремонта: сгоревшую катушку можно заменить, не вскрывая фреоновый контур.

• Электромагнитная катушка (соленоид) — обмотка из медного провода на каркасе, внутри которой перемещается стальной сердечник (плунжер). При подаче напряжения возникает магнитное поле, втягивающее сердечник.
• Клапанный механизм — корпус с седлом (посадочное место), запирающим диском/мембраной и возвратной пружиной. Сердечник механически связан с запирающим элементом.

Аналогия: Это как водопроводный кран, но вместо ручки — электромагнит. В нормально закрытом состоянии пружина прижимает диск к седлу. Подали питание — сердечник втянулся, потянул диск — отверстие открыто. Сняли питание — пружина вернула всё на место — клапан закрылся.

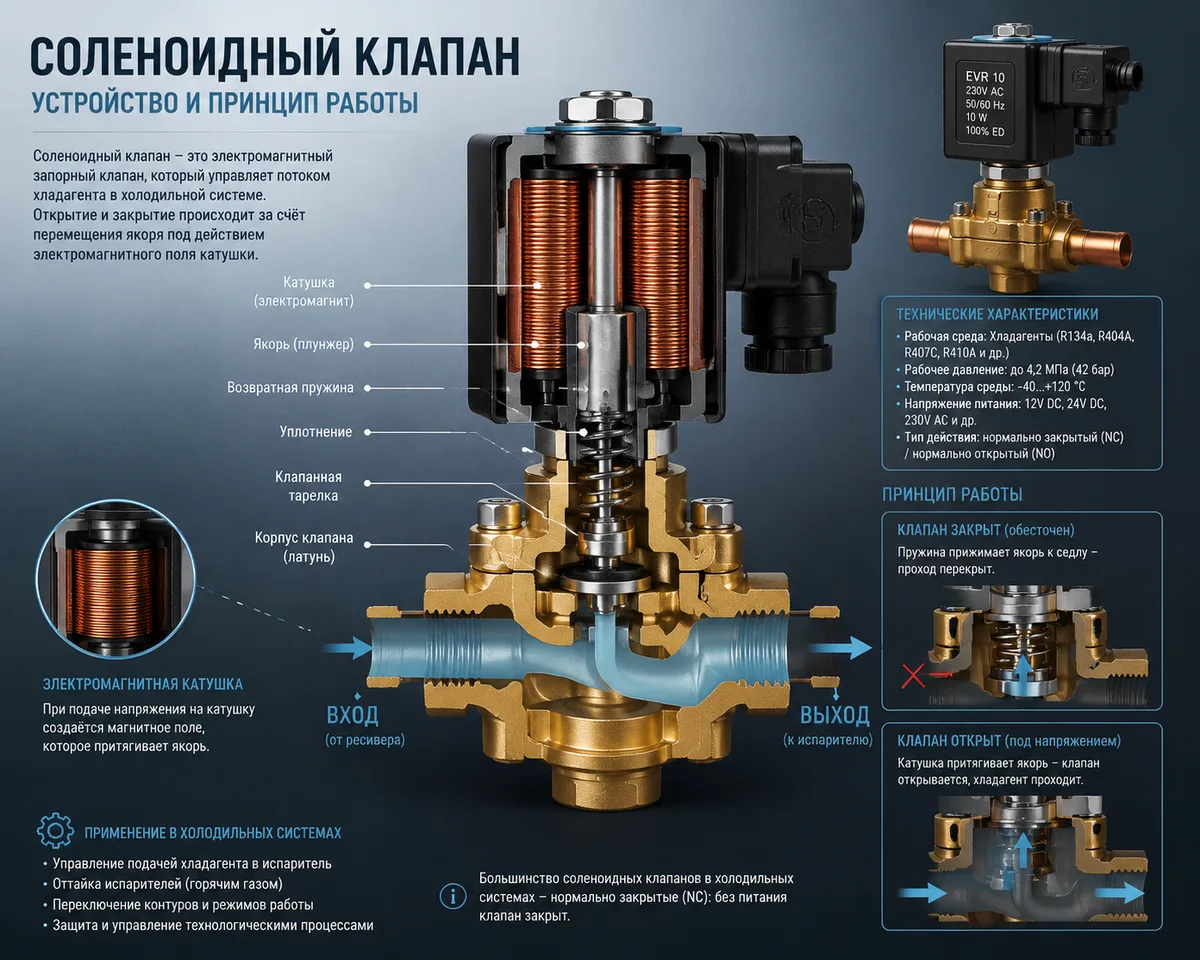

Устройство соленоидного клапана

2.2. Разделение по принципу действия

Запомните: ошибка здесь стоит денег, времени и компрессора.

Клапаны прямого действия (Direct Acting)

Почему на всасывании — только прямой?

Компрессор выключился — давления в системе выровнялись. Вы включаете компрессор и одновременно подаёте питание на клапан. Непрямой клапан требует перепада давления для открытия — а перепада НЕТ. Клапан не открывается, компрессор работает "на себя", вакуумирует всасывание, и через минуту защита по низкому давлению останавливает систему.

Клапаны непрямого действия (пилотные)

Сравнительная таблица:

🔘 3. Исполнения по функции (NC / NO)

Нормально закрытые (НЗ / NC)

Без напряжения клапан закрыт. Открывается при подаче питания. Это безопасность: пропало напряжение — клапан закрылся. В 95% систем стоят именно NC.

Нормально открытые (НО / NO)

Без напряжения клапан открыт. Закрывается при подаче питания. Используется, когда нельзя останавливать поток при пропадании света (серверные, аптечные холодильники).

📊 4. Ключевые технические параметры

4.1. Kv — пропускная способность

Kv показывает, сколько кубометров воды проходит через клапан за 1 час при перепаде давления 1 бар.

Почему нельзя брать клапан "по диаметру трубы"?

Хладагенты имеют разную плотность. Если взять клапан "с запасом" по диаметру, скорость жидкости в седле упадет, возникнет кавитация, шум, вибрация — и клапан умрёт за месяц.

Формула расчёта Kv:

Kv = G / √( ΔP / ρ_отн )

где:
G — объёмный расход жидкости, м³/ч
ρ_отн = ρ_жид / 1000 (относительная плотность)
ΔP — перепад давления на клапане, бар

Пример расчёта:

Нужно пропустить 1 м³/ч жидкого R-404A при +40°C (ρ = 820 кг/м³). Перепад ΔP = 0,5 бар.

ρ_отн = 820 / 1000 = 0,82
Kv = 1 / √(0,5 / 0,82) = 1,28

Правило запаса: рабочая точка — 60–80% от максимального Kv клапана.

4.2. MOPD — максимальный перепад открытия

MOPD показывает, какое максимальное давление катушка способна преодолеть, чтобы оторвать плунжер от седла. Если давление выше MOPD — катушка не откроет клапан.

Зависимость от мощности катушки (Danfoss EVR):

Правило: MOPD ≥ (P_конд_max – P_кип_min) × 1,1 (запас 10%). Для горячего газа — × 1,3.

4.3. MinODP — минимальный перепад для открытия

ТОЛЬКО ДЛЯ НЕПРЯМЫХ КЛАПАНОВ!

Минимальный перепад, при котором мембрана способна подняться. Ниже этого значения клапан не откроется.

Типовые значения (РОСМА):

• Малые модели (Kv 0,8; 2,2) — MinODP = 0,005 МПа (0,05 бар)
• Крупные модели (Kv 2,6; 4,8; 5,7) — MinODP = 0,02 МПа (0,2 бар)

4.4. Сводные рабочие параметры

📍 5. Применение по линиям

⚡ 6. Постоянный и переменный ток

Вывод: для стандартных систем — AC 220В. DC — только если этого требует контроллер и длина провода < 20 м.

⏱️ 7. Скорость срабатывания и гидроудары

В паспортах пишут "мгновенное срабатывание" (≤ 0,1 с). На практике:

• Открытие — 0,1–0,3 с
• Закрытие — 0,3–2,0 с

Опасность: когда клапан на горячем газе резко закрывается, газовый столб ударяется в мембрану. Давление может подскочить с 20 до 60–80 бар.

Решения:

• Клапан с замедленным закрытием
• Байпасная линия с капиллярной трубкой
• Два клапана последовательно (быстрый + медленный)

🔩 8. Монтаж — жёсткие правила

⚠️ ЗАПРЕТ НА ВСЮ ЖИЗНЬ: НИКОГДА НЕ ВКЛЮЧАЙТЕ КАТУШКУ БЕЗ НАДЕТОГО СЕРДЕЧНИКА.

Индуктивность падает в 10–20 раз. Ток скачет до короткого замыкания. Катушка сгорает за 1–2 секунды.

🛠️ 9. Таблица неисправностей

📋 10. Пошаговый алгоритм подбора

1. Определите место установки — жидкость/газ → непрямой, всасывание → ТОЛЬКО ПРЯМОЙ
2. Выберите исполнение — стандарт NC, если нельзя останавливать поток → NO
3. Проверьте MinODP — если перепад < 0,02 МПа → непрямой не ставьте
4. Рассчитайте Kv — Kv = G / √( ΔP / ρ_отн ). Запас 20–40%
5. Проверьте MOPD — MOPD ≥ (P_конд_max – P_кип_min) × 1,1. Для горячего газа × 1,3
6. Проверьте температуру и уплотнения — до +105°C → NBR, горячий газ и POE → FKM
7. Напряжение и длина кабеля — > 50 м → только 220В AC
8. Максимальное давление (PS) — R-410A → ≥ 45 бар, R-404A/R-134a → ≥ 35 бар

📐 11. Сквозной пример подбора

Условие: R-410A, холодопроизводительность 50 кВт, жидкостная линия перед ТРВ.

• P_конд +45°C = 27,5 бар
• P_кип –5°C = 7,5 бар
• Расход жидкости 2,5 м³/ч
• Перепад на клапане ΔP = 0,6 бар
• ρ_жид при +45°C ≈ 950 кг/м³ → ρ_отн = 0,95

Расчёт Kv:

Kv = 2,5 / √(0,6 / 0,95) = 2,5 / 0,794 = 3,15

Выбираем клапан с Kv ≈ 4,0 (запас 20–25%).

MOPD: (27,5 – 7,5) × 1,1 = 22 бар → берём катушку с MOPD 24–25 бар.

Уплотнения: R-410A + POE → FKM.

Итог: Danfoss EVR 10 (Kv ~ 4,0), катушка 220В AC, MOPD 25 бар, уплотнения FKM.

📌 12. Шпаргалка для мастера

---

📌 Резюме

Главные убийцы соленоидных клапанов:

• Неправильный тип — непрямой на всасывании убивает компрессор
• Неправильный Kv — кавитация убивает седло за месяц
• Недостаточный MOPD — клапан не открывается в пик нагрузки
• Несовместимые уплотнения — разбухание и утечки

Пользуйтесь пошаговым алгоритмом, проверяйте каждый параметр, не доверяйте "глазомеру". И система отблагодарит вас годами бесперебойной работы.

---

▲ Вернуться к содержанию
