Центральная холодильная машина (ЦХМ): устройство, схемы, преимущества
📑 Содержание
- 1. Что такое ЦХМ и для чего она нужна
- 2. ЦХМ vs одиночные агрегаты: цифры и факты
- 3. Архитектура: один компрессор против нескольких
- 4. Схемы подключения компрессоров
- 5. Реальный пример: оснащение гипермаркета
- 6. Альтернатива: инверторные агрегаты BITZER ECOSTAR
- 7. Резюме

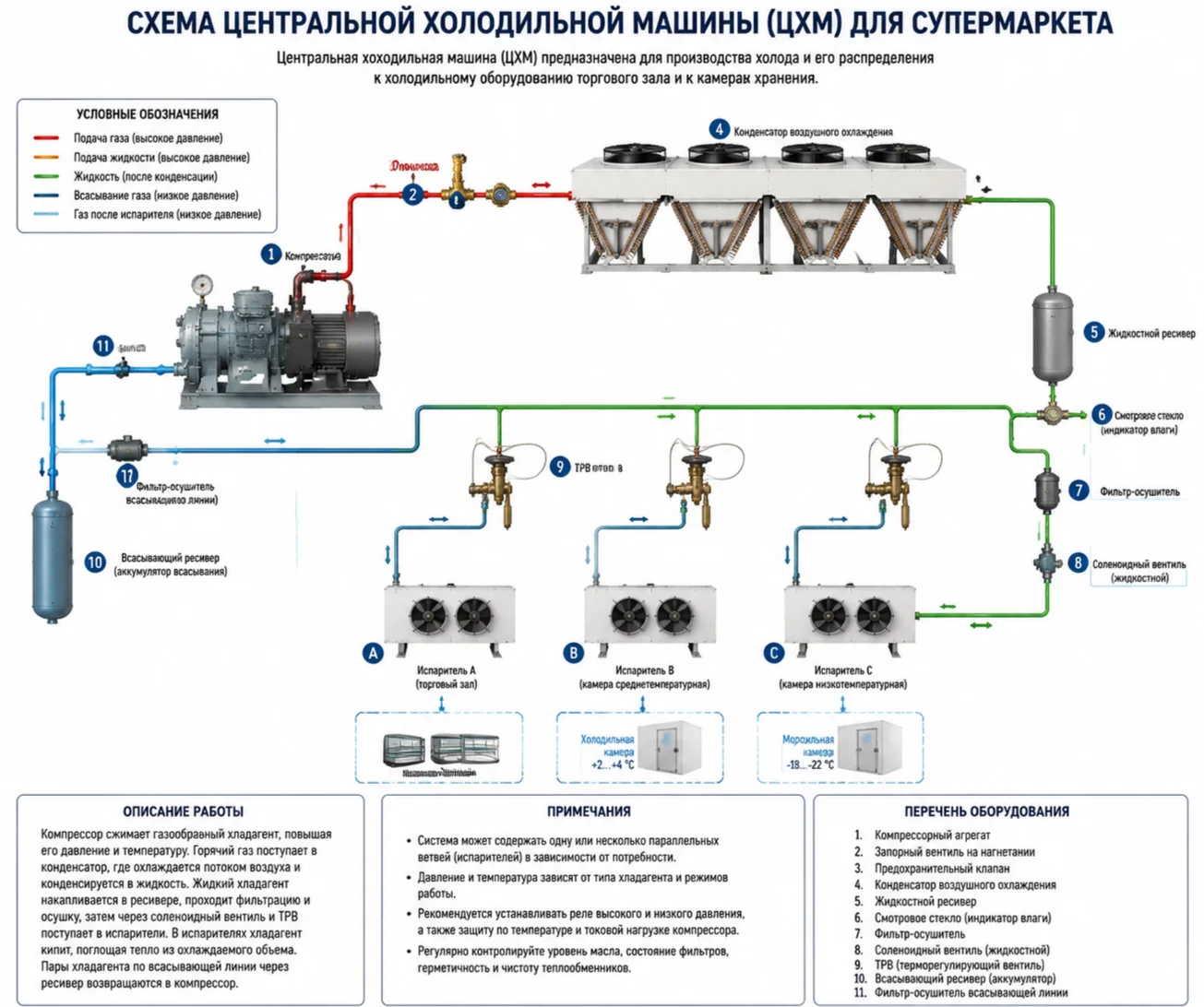

схема устройства ЦХМ
📌 1. Что такое ЦХМ и для чего она нужна
Центральная холодильная машина (ЦХМ) — это функциональное «ядро» системы промышленного холодоснабжения. В техническом исполнении это, как правило, мультикомпрессорный компрессорно-конденсаторный агрегат (ККА): сборка из нескольких компрессоров, общего конденсатора, ресивера, панели управления и защитной автоматики на единой раме-шасси. В отличие от одиночных агрегатов, ЦХМ поставляется как готовое заводское изделие, полностью заправленное хладагентом и прошедшее испытания [1].
ЦХМ служит «сердцем» системы холодоснабжения крупного объекта. Сгенерированный холод распределяется по множеству потребителей (витрины, камеры, фанкойлы) через магистральные трубопроводы с жидким и парообразным хладагентом. В одном гипермаркете может работать несколько централей под разные температурные уровни: низкотемпературная (до -40°C) для морозилок, среднетемпературная (до -10°C) для охлаждаемых витрин и высокотемпературная (чиллер) для систем кондиционирования [2].
Например, проект оснащения гипермаркета METRO предусматривает установку трёх централей: низкотемпературной (5 компрессоров, 106,5 кВт), среднетемпературной (6 компрессоров, 333,6 кВт) и для кондиционирования (4 компрессора, 262,4 кВт) [2].
📊 2. ЦХМ vs одиночные агрегаты: современные факты
Централизованная схема холодоснабжения принципиально выигрывает у россыпи одиночных агрегатов, особенно при трёх и более потребителях.
Ключевые преимущества (по данным сравнительных испытаний и инженерной практики): [3]
- Капитальные затраты (CAPEX): ниже на 20–30% за счёт унификации узлов (один конденсатор, одна автоматика вместо нескольких).
- Эксплуатационные расходы (OPEX): ниже на 15–25% благодаря работе компрессоров в зоне высоких КПД и отсутствию частых пусков.
- Надёжность: многокомпрессорная сборка обеспечивает резервирование — выход одного компрессора не остановит всё охлаждение.
Важный нюанс для проектировщика: современные ЦХМ оснащаются индивидуальными терморегулирующими вентилями (ТРВ) и электромагнитными клапанами на каждый потребитель. Это позволяет гибко отключать отдельные витрины без падения давления кипения во всей системе, чем грешили старые установки 70-х годов. Именно поэтому современные централи эффективнее одиночных агрегатов во всех режимах [3].
⚙️ 3. Архитектура: один компрессор против нескольких
Ключевое решение при проектировании — выбор количества компрессоров в составе ЦХМ [1].
3.1. ЦХМ на одном компрессоре
- Плюсы: максимальная простота конструкции, самая низкая начальная цена.
- Минусы: отсутствие резервирования (поломка = полная остановка объекта), низкая эффективность на частичных нагрузках (работает только в режиме «старт-стоп»), быстрый износ пусковой аппаратуры.
- Где применяется: только на объектах, где допустима полная остановка холода (склады сухих материалов, резервные линии).
3.2. Мультикомпрессорная ЦХМ (2, 3, 4 и более)
- Резервирование: при отказе одного компрессора остальные обеспечивают 50–83% мощности — продукты не портятся, магазин работает.
- Ступенчатое регулирование: компрессоры включаются/отключаются по сигналу контроллера, точно отслеживая нагрузку. Вместо скачков «0 или 100%» система имеет 3–6 ступеней производительности.
- Энергоэффективность: в ночные часы, когда нагрузка падает, работает минимум компрессоров, а не один «тяжеловес» на холостом ходу.
- Долговечность: ПЛК-контроллер автоматически выравнивает моточасы между компрессорами, продлевая ресурс всей установки.
- Минусы: выше начальная стоимость, сложнее трубная обвязка и алгоритмы управления [1].
Типовые конфигурации:
| Количество | Резерв при отказе | Ступени регулирования |
|---|---|---|
| 2 | 50% | 50/100% |
| 3 | 67% | 33/67/100% |
| 4 | 75% | 25/50/75/100% (золотой стандарт) |
| 6 и более | 83%+ | Максимально плавная (6+ ступеней) |
🔗 4. Схемы подключения компрессоров
4.1. Параллельная работа (наиболее распространённая)
Все компрессоры подключены к общему всасывающему и нагнетательному коллектору. Они работают на один общий конденсатор и общий испарительный контур. Специализированный ПЛК-контроллер отслеживает давление всасывания и поочередно подключает/отключает компрессоры, реализуя ступенчатое регулирование производительности [1].
4.2. Каскадная схема (для ультранизких температур)
Применяется, когда необходимо получить температуры ниже -40°C (криогенные камеры, производство сухого льда).
Принцип работы (важное уточнение): Система состоит из двух независимых контуров. Верхний (высокотемпературный) контур вырабатывает холод на уровне -10...-15°C. Этот холод через каскадный теплообменник охлаждает и конденсирует хладагент нижнего (низкотемпературного) контура. Благодаря этому нижний контур может кипеть при -50...-60°C, отдавая холод конечному потребителю.
В современных каскадных системах в качестве промежуточного хладагента нижнего контура всё чаще используется углекислый газ (CO₂), что позволяет достичь температуры -30...-40°C в одном контуре и -10°C в другом с высоким КПД [4].
🏭 5. Реальный пример: оснащение современного гипермаркета
В гипермаркетах METRO в Санкт-Петербурге и Москве установлены типовые компрессорные централи, спроектированные специалистами Linde AG. Комплекс состоит из трёх централей [2]:
| Тип централи | Компрессоры | Холодопроизводительность | Потребляемая мощность | Настройки | Заправка |
|---|---|---|---|---|---|
| Низкотемпературная | 5 шт. Bitzer S6F-30.2 (двухступенчатые) | 106,5 кВт | 82,85 кВт | t₀ = -39,5°C / tк = 42°C | R22, 420 кг |
| Среднетемпературная | 6 шт. Bitzer 6G-30.2 | 333,6 кВт | 151,80 кВт | t₀ = -12,5°C / tк = 47°C | R22, 690 кг |
| Кондиционирование | 4 шт. Bitzer 4G-30.2 | 262,4 кВт | 79,36 кВт | t₀ = +1,5°C / tк = 47°C | R22, 460 кг |
Общая холодопроизводительность комплекса — 702,5 кВт. Заправка хладагентом — 1570 кг [2].
Важное примечание для читателя: Данный пример приведен как классическая схема мощного решения. Однако с 2020-х годов сети METRO и другие крупные ритейлеры массово переходят на более экологичные хладагенты (CO₂ R744 и R448A/R449A) вместо указанного R22, который поэтапно выводится из оборота по Монреальскому протоколу. Но архитектурный подход (5–6 компрессоров на централь) остаётся неизменным.
⚡ 6. Альтернатива: инверторные агрегаты BITZER ECOSTAR
Компания Bitzer предложила решение, которое сочетает преимущества мультикомпрессорной ЦХМ (мощность) с компактностью одиночного агрегата — серию ECOSTAR с частотным регулированием.
Технические характеристики ECOSTAR LHV: [5]
- Компрессор: полугерметичный ECOLINE VARISPEED со встроенным частотным преобразователем. Охлаждение электроники происходит за счёт всасываемых паров хладагента — это повышает надёжность.
- Диапазон регулирования частоты: 25–87 Гц, что позволяет плавно менять производительность от 30 до 100%.
- Стандартное исполнение: 13 моделей на любой диапазон мощностей.
- Поддерживаемые хладагенты: R134a, R404A, R407A, R407C, R407F, R507A, R448A, R449A, R450A, R513A и другие озоно-безопасные смеси (исполнения с R22 уже выводятся из производства) [6].
Режимы работы контроллера: [7]
- ECO MODE — режим максимальной энергоэффективности (автоматический подбор точки с лучшим COP).
- LOW SOUND MODE — малошумный режим (снижение оборотов в ночное время для соблюдения акустических норм в жилых зонах).
Реальный экономический эффект: По данным Bitzer, применение агрегата серии ECOSTAR с плавным регулированием дает выигрыш в годовом энергопотреблении в диапазоне 15–25% по сравнению с трёхступенчатой неинверторной централью. Более высокие цифры (в 1,5–2 раза) достижимы только при работе на сверхнизких нагрузках (30–40% от номинала) и не являются среднегодовыми [7].
📌 Резюме: что нужно запомнить
- ЦХМ — это центральный компрессорно-конденсаторный агрегат, который питает холодом все витрины и камеры объекта через трубопроводную сеть [1].
- Главное преимущество — резервирование. Выход из строя одного компрессора из 4–6 не останавливает магазин: система продолжает работать на 50–83% мощности [1].
- Экономическая эффективность: централизованная схема даёт экономию CAPEX до 30% и OPEX до 20–25% по сравнению с россыпью отдельных агрегатов [3].
- Хладагенты: пример с R22 приведён для понимания масштаба. В новых проектах используйте современные экологичные хладагенты (CO₂, R448A, R449A).
- Инвертор против ступеней: инверторные агрегаты (ECOSTAR) дают плавное регулирование и экономят до 25% энергии, но стоят дороже при покупке. Выбор зависит от режима работы объекта.
