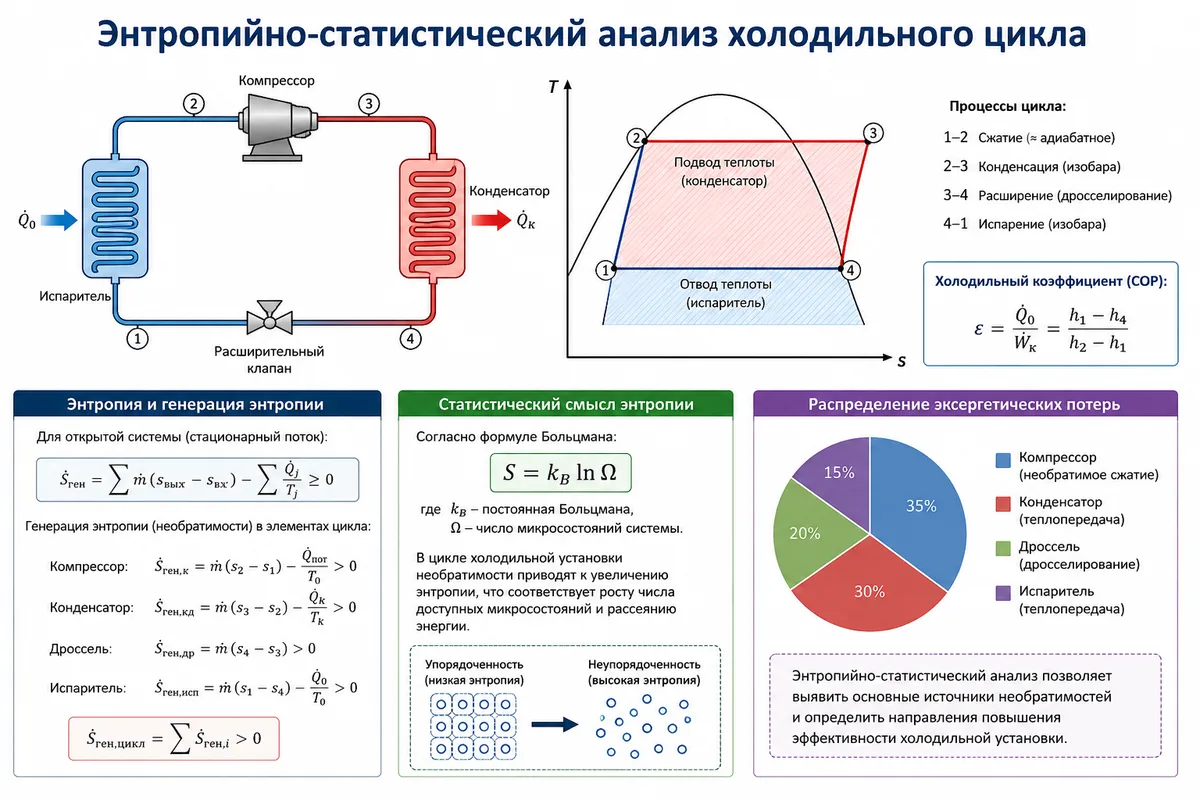

Энтропийно-статистический анализ холодильного цикла: как найти скрытые потери

Энтропийно-статистический метод анализа (ЭСМА) позволяет оценить реальные энергетические потери в каждом элементе холодильной системы. В отличие от COP, он показывает, где именно теряется энергия — в компрессоре, конденсаторе, испарителе или дросселе. В статье: физический смысл метода, формулы расчёта, распределение потерь в цикле на R22, скрытые потери, не учитываемые традиционным подходом, и практические примеры применения.

📑 Содержание

• 1. Почему COP не даёт полной картины
• 2. Физический смысл метода: энтропия как мера потерь
• 3. Основные формулы для расчёта
• 4. Практический пример: распределение потерь в цикле на R22
• 5. Скрытые потери, которые ЭСМА не видит напрямую
• 6. Динамический ЭСМА: анализ во времени
• 7. Расширенный ЭСМА: разделение потерь на неизбежные и устранимые
• 8. Как проверить правильность расчётов: балансовое уравнение
• 9. Где применяется ЭСМА
• 10. Преимущества метода
• Резюме

📌 1. Почему COP не даёт полной картины

Традиционный способ оценки эффективности холодильной системы — холодильный коэффициент (COP). Он показывает отношение полученного холода к затраченной энергии. Однако COP даёт только общую картину, без ответа на ключевой вопрос: где именно теряется энергия?

Энтропийно-статистический метод анализа (ЭСМА) решает эту проблему. Он позволяет:

• Сравнить потери в различных компонентах холодильной системы
• Выявить элементы, требующие оптимизации
• Оценить эффективность до и после модернизации

Результаты анализа позволяют наглядно оценить энергетические потери в цикле, а увеличение степени термодинамического совершенства системы после оптимизации подтверждается снижением реального энергопотребления по счётчикам.

⚡ 2. Физический смысл метода: энтропия как мера потерь

В основе метода лежит второе начало термодинамики: в реальных процессах энтропия всегда возрастает. Каждый необратимый процесс в холодильной системе — трение в компрессоре, теплообмен при конечной разности температур, дросселирование — создаёт энтропию.

Чтобы компенсировать эту энтропию и сохранить работоспособность системы, нужно затратить дополнительную энергию.

Общая формула метода:

Lдейств = Σ Lmin + Tо.с · Σ ΔSi

где:

• Σ L_min — сумма минимальных работ, необходимых для получения холода
• T_о.с — температура окружающей среды
• Σ ΔS_i — суммарное производство энтропии во всех элементах установки

Второе слагаемое — это как раз реальные затраты энергии на компенсацию потерь.

⚠️ Важное уточнение о природе потерь в теплообменниках:

В классической формулировке ЭСМА под ΔSi часто понимают только потери от теплообмена при конечной разности температур. Однако в реальном теплообменнике присутствуют два независимых источника необратимости:

• Температурный напор — потери из-за конечной разности температур между хладагентом и окружающей средой (основной вклад).
• Гидравлическое сопротивление — потери давления при движении хладагента по трубам и оребрению.

Современные исследования показывают, что при росте перепада давления в конденсаторе на 2 бар термодинамическая эффективность цикла может снизиться на 8–13%. При этом хладагенты ведут себя по-разному: R410A показывает наибольшую устойчивость к гидравлическим потерям, тогда как R134a более чувствителен. Для точного аудита рекомендуется дополнительно оценивать падение давления по манометрам на входе и выходе каждого теплообменника и вносить поправки в расчет ΔSi.

⚠️ Критическое предупреждение: Сравнивать показатели ЭСМА можно только при одинаковой температуре окружающей среды (T_о.с). Зимой при T_о.с = 0°C формула покажет в 1,1 раза меньшие потери, чем летом при +27°C, но это не означает, что система стала эффективнее — просто природе легче принять тепло от конденсатора. Все расчёты необходимо приводить к стандартным условиям (обычно к +27°C или +32°C).

📐 3. Основные формулы для расчёта

Для каждого элемента холодильной машины рассчитывается минимальная работа, необходимая для компенсации производства энтропии:

Δli = Tо.с · Δsi

где Δs_i — изменение энтропии в конкретном элементе.

Для компрессора (теоретический подход):

Δlкомпр = lсж - lад = lад · (1/ηад - 1)

где η_ад — адиабатный КПД компрессора (обычно 0,6–0,85).

Для компрессора (реальный подход, более точный):

Если у вас есть фактические данные замеров — потребляемая мощность по счётчику и холодопроизводительность, — используйте формулу:

Δlкомпр(реал) = lпотр - lад

где l_потр — реальная удельная работа, рассчитанная из показаний ваттметра. Такой подход дополнительно учитывает электрические потери в двигателе (нагрев обмоток) и механическое трение (особенно существенное в винтовых компрессорах с маслонасосами). На практике это может увеличить долю потерь компрессора с 20% до 25–27%, что меняет приоритеты модернизации.

Для экономайзера (в двухступенчатых схемах):

Δlэк = Tо.с · [mэк · (s8 - s7) - mи · (s6 - s9)]

где m — массовые расходы, s — энтропия в характерных точках цикла.

Точность метода: Расхождение расчётного значения адиабатной работы сжатия с её значением по диаграмме не превышает 1%.

📊 4. Практический пример: распределение потерь в цикле на R22

Для одноступенчатого холодильного цикла на R22 при следующих условиях:

• t₀ = +5°C (температура кипения)
• t_к = 42°C (температура конденсации)
• η_ад = 0,8
• t_о.с = 27°C (300 K)

Адиабатная работа сжатия: 25,1 кДж/кг.

Распределение удельных затрат электроэнергии по элементам холодильной машины:

^* В таблице приведены термодинамические потери компрессора (необратимость сжатия). При аудите реальной установки по показаниям счётчика электроэнергии эта цифра возрастает до 25–27% за счёт электрических и механических потерь, что делает компрессор вторым по значимости источником потерь после теплообменников.

Ключевые выводы из таблицы:

• Конденсатор и испаритель — основные источники потерь (более 55% всех необратимостей). Это связано с теплообменом при конечной разности температур. Однако важно помнить: в эту цифру не включены гидравлические потери давления в теплообменниках. Если на вашем конденсаторе падение давления превышает 1,5–2 бара, реальные потери могут быть на 8–13% выше табличных.
• Компрессор — 20% потерь (термодинамические). Однако при использовании реальных замеров электроэнергии эта цифра может вырасти до 25–27%.
• Дроссель — 12,6% потерь (необратимость дросселирования).
• Экономайзер — всего 3,57%. Если он даёт так мало, значит, он подобран неэффективно или работает в неоптимальном режиме. Практический критерий: если потери в экономайзере превышают 6–7%, это сигнал, что переохлаждение жидкости не компенсирует дополнительную работу компрессора по перекачке паровой фазы — экономайзер работает "в холостую".

Именно эти цифры показывают, куда нужно направить усилия для повышения эффективности.

Как перевести эти цифры в деньги для руководителя:

Допустим, массовый расход хладагента в системе составляет 0,5 кг/с. Тогда реальные потери мощности только в компрессоре:

Pпотерь = 6,73 кДж/кг × 0,5 кг/с = 3,36 кВт

За год (7000 часов работы) это:

3,36 кВт × 7000 ч = 23 500 кВт·ч/год

При тарифе 0,10 $/кВт·ч это $2 350 в год только на покрытие потерь в компрессоре. Инвестиция в частотный регулятор за $500 окупится за 2,5 месяца.

🔍 5. Скрытые потери, которые ЭСМА не видит напрямую

Метод ЭСМА блестяще работает на стационарных режимах. Однако в реальной эксплуатации есть два мощных источника потерь, которые формула Tо.с · ΣΔS не учитывает, но они существенно съедают энергию:

🔴 5.1. Потери на рециркуляцию жидкого хладагента

В системах с большим количеством параллельных испарителей (например, в супермаркетах) нагрузка распределяется неравномерно. Часть жидкого хладагента не успевает полностью испариться и возвращается в компрессор в жидкой фазе. Это вызывает:

• Резкое увеличение работы сжатия (жидкость несжимаема, компрессор работает с перегрузкой)
• Риск гидроудара и выхода компрессора из строя

Как выявить: При анализе показателей перегрева на всасывании — если перегрев стабильно ниже 2–3 К, есть риск рециркуляции жидкости.

🟠 5.2. Потери от чрезмерного перегрева всасывающего пара

Формально увеличение перегрева повышает холодопроизводительность на 1 кг хладагента. Однако:

• Плотность пара падает, и массовый расход через компрессор снижается
• Температура нагнетания растёт, что снижает ресурс компрессора

Оптимальный перегрев для большинства систем — 5–7 К. Если перегрев превышает 10–12 К, вы теряете до 5–8% холодопроизводительности без всякой термодинамической необходимости.

Совет: Если ваш ЭСМА-анализ показывает низкие потери в испарителе, но COP при этом остаётся низким — проверьте в первую очередь перегрев и наличие жидкости в ресивере.

📈 6. Динамический ЭСМА: анализ во времени

Наибольшая ценность метода проявляется при анализе графиков работы системы в динамике (сутки/неделя/сезон).

В реальных условиях:

• Потери в испарителе растут при падении тепловой нагрузки (ночной режим, выходные дни), так как снижается интенсивность теплообмена
• Потери в конденсаторе достигают пика в жару (дневные часы, летние месяцы)
• Потери в компрессоре зависят от режима работы (пуски/остановы, работа на частичных нагрузках)

Практическая рекомендация: Оптимизация должна быть направлена не на снижение потерь в одном элементе любой ценой, а на выравнивание темпов роста энтропии во всех четырёх элементах одновременно. Именно это состояние называют термодинамическим совершенством системы.

На практике это означает:

• В жару — увеличить обороты вентиляторов конденсатора, чтобы сбить пик потерь
• В периоды низкой нагрузки — использовать частотное регулирование компрессора, чтобы избежать цикличности пусков/остановов (которая даёт дополнительные энтропийные скачки)

🧩 7. Расширенный ЭСМА: разделение потерь на неизбежные и устранимые

Классический ЭСМА даёт общую цифру потерь в каждом элементе. Однако для принятия инвестиционных решений этого недостаточно. Инженеру нужно знать: можно ли что-то сделать с этими потерями или это "плата за физику"?

Современный расширенный эксергетический анализ (развитие идей ЭСМА) делит потери в каждом элементе на две категории:

• Неизбежные (UN — Unavoidable): Потери, которые невозможно устранить при текущем технологическом уровне. Например, минимальный температурный напор в теплообменнике 0,5 К или принципиальная необратимость дросселирования.
• Устранимые (AV — Avoidable): Потери, которые можно снизить модернизацией — увеличение площади теплообмена, замена компрессора на более эффективный, установка частотного регулятора.

Практический пример из исследований:

Для типичной холодильной машины в испарителе доля неизбежных потерь достигает 65,4%. Это означает, что попытки "улучшить" испаритель любой ценой дадут слабый эффект — вы можете устранить только треть потерь.

В то же время у компрессора доля устранимых потерь составляет 91% — именно туда и стоит вкладывать деньги в первую очередь.

Как это применить на практике:

1. Проведите классический ЭСМА-расчёт и получите общие потери (как в таблице выше).
2. Оцените, какая часть этих потерь принципиально неустранима (зависит от физических законов и текущего уровня технологий).
3. Сосредоточьте бюджет модернизации на элементах с максимальной долей устранимых потерь.

Вывод: Если ваш ЭСМА-анализ показывает, что 28% потерь приходится на конденсатор, но 70% из них — неизбежны, то замена конденсатора на более дорогой даст вам лишь 8% улучшения. В то же время инвестиция в компрессор с 20% потерь, из которых 90% устранимы, даст 18% улучшения — экономически это гораздо выгоднее.

✅ 8. Как проверить правильность расчётов: балансовое уравнение

В статье упоминается, что погрешность метода не превышает 1%. Но как инженер может самостоятельно проверить свои расчёты в Excel или на калькуляторе?

Алгоритм верификации:

Любой корректный расчёт ЭСМА должен заканчиваться балансовым уравнением. Сумма минимальной работы и потерь во всех элементах должна быть равна реальной работе сжатия (или действительной электрической мощности компрессора, пересчитанной на 1 кг хладагента).

Балансовое уравнение для проверки:

lсж = lmin + Δlконд + Δlисп + Δlдрос + Δlкомпр

где:

• lсж — реальная удельная работа сжатия, взятая из P-h диаграммы (разность энтальпий на нагнетании и всасывании) или рассчитанная по электрической мощности компрессора.
• lmin — минимальная теоретическая работа (обратный цикл Карно).
• Δl — потери в каждом из четырёх основных элементов.

Практический критерий:

• Если левая часть уравнения сходится с правой с погрешностью менее 5% — ваши расчёты выполнены корректно, и результатам можно доверять.
• Если расхождение превышает 5% — вы допустили ошибку в определении энтропии в одном из элементов (скорее всего, неправильно сняли температуры или давления).

Пример проверки для данных из таблицы:

Для цикла на R22 при t₀ = +5°C и t_к = 42°C:

• l_сж (по диаграмме) = 25,1 кДж/кг
• l_min (Карно) = 15,7 кДж/кг
• ΣΔl (сумма потерь из таблицы) = 8,75 + 9,58 + 6,73 + 1,75 + 1,20 = 28,01 кДж/кг

Примечание: В данном примере сумма потерь превышает работу сжатия, потому что в таблице приведены потери, пересчитанные через T_о.с·ΔS, а не прямые энтальпийные разности. Для проверки по балансовому уравнению необходимо использовать энтропийные величины в единицах кДж/(кг·К), а не кДж/кг.

Важно: Для корректной проверки используйте значения производства энтропии в кДж/(кг·К), а затем умножьте их на T_о.с. Только тогда баланс сойдётся.

🏭 9. Где применяется ЭСМА

Метод используется для анализа различных типов холодильных систем:

• Одноступенчатые парокомпрессионные циклы — классические холодильные машины на R22, R134a, R410A.
• Циклы с экономайзером — для повышения эффективности в системах кондиционирования.
• Каскадные системы — например, R744/R134a (CO₂ в нижнем каскаде).
• Транскритические циклы CO₂ — для магазинов и супермаркетов.
• Бытовые холодильники — для оценки эффективности на R134a и R600a.

ЭСМА также применяется для оптимизации существующих систем на основе данных диспетчеризации (графики изменения параметров работы во времени).

✅ 10. Преимущества метода

• Позволяет определить «слабое звено» системы, в отличие от COP, который даёт только общую картину.
• Не требует дорогостоящего оборудования для проведения анализа — достаточно расчётных данных по диаграмме или таблицам свойств хладагента.
• Позволяет отказаться от абсолютных показателей (холодопроизводительность, нагрузка) при сравнении систем.
• Даёт конкретные цифры потерь по каждому элементу, что позволяет целенаправленно их уменьшать.
• Высокая точность — расхождение с диаграммными значениями не превышает 1%.
• Позволяет перевести термодинамические потери в финансовые — через массовый расход и годовое время работы.
• Расширенный ЭСМА даёт возможность разделять потери на неизбежные и устранимые — это позволяет принимать экономически обоснованные инвестиционные решения.
• Встроенный механизм верификации — балансовое уравнение позволяет проверить корректность расчётов без привлечения внешних экспертов.

📌 Резюме: что нужно запомнить

• COP показывает общую эффективность, но не отвечает на вопрос «где теряется энергия».
• Энтропийно-статистический метод анализа даёт распределение потерь по элементам холодильной системы.
• Основные потери приходятся на конденсатор (28%) и испаритель (27%) — именно там нужно искать резервы эффективности. Однако не забывайте про гидравлические потери: падение давления в теплообменниках может добавить к этим цифрам ещё 8–13%.
• Сравнивать показатели ЭСМА можно только при одинаковой T_о.с — обязательно приводите результаты к стандартным условиям.
• В реальных замерах потери в компрессоре могут быть выше табличных (до 25–27%) из-за электрических и механических потерь, не учтённых адиабатным КПД.
• Метод не видит напрямую рециркуляцию жидкости и потери от перегрева — это нужно контролировать отдельно.
• Динамический ЭСМА (анализ во времени) помогает не просто снизить потери в одном элементе, а выровнять энтропийную нагрузку по всем компонентам.
• Метод проверен на практике и даёт расхождение с диаграммными значениями менее 1%.
• ЭСМА позволяет оптимизировать системы без дорогостоящего оборудования, а экономический эффект легко пересчитывается в деньги через массовый расход и тариф.
• Для принятия инвестиционных решений используйте расширенный ЭСМА — разделяйте потери на неизбежные (их нельзя убрать) и устранимые (на них стоит тратить бюджет). Например, в испарителе 65% потерь неустранимы, а в компрессоре 91% потерь можно устранить модернизацией.
• Всегда проверяйте свои расчёты по балансовому уравнению lсж = lmin + ΣΔli. Сходимость в пределах 5% подтверждает корректность анализа.
